無錫綠禾盛環保科技有限公司位于江蘇無錫江蘇無錫,反滲透純凈水設備,礦泉水山泉水設備,納濾過濾設備,瓶裝灌裝設備,桶裝灌裝設備,海水淡化設備,電鍍用純水設備,下面純水設備廠家介紹DTRO和STRO膜工藝！

DTRO（碟管式反滲透，Disc-Tube Reverse Osmosis）和STRO（管網式反滲透，Spiral-Tube Reverse Osmosis）本質上都屬于反滲透技術，但他們在膜結構、工作原理上的不同，導致他們在結構特點、應用領域等方面存在明顯的差異。理解這些差異并掌握他們的應用，有助于我們選擇合適的工藝，高效和有效地進行膜分離過程，以期達到自己的目的。

下面我們分別從膜結構、工作原理、膜特點、應用領域、進出水水質標準及常見工藝包等幾個方面進行簡單對比或介紹。

一、DTRO和STRO膜結構對比

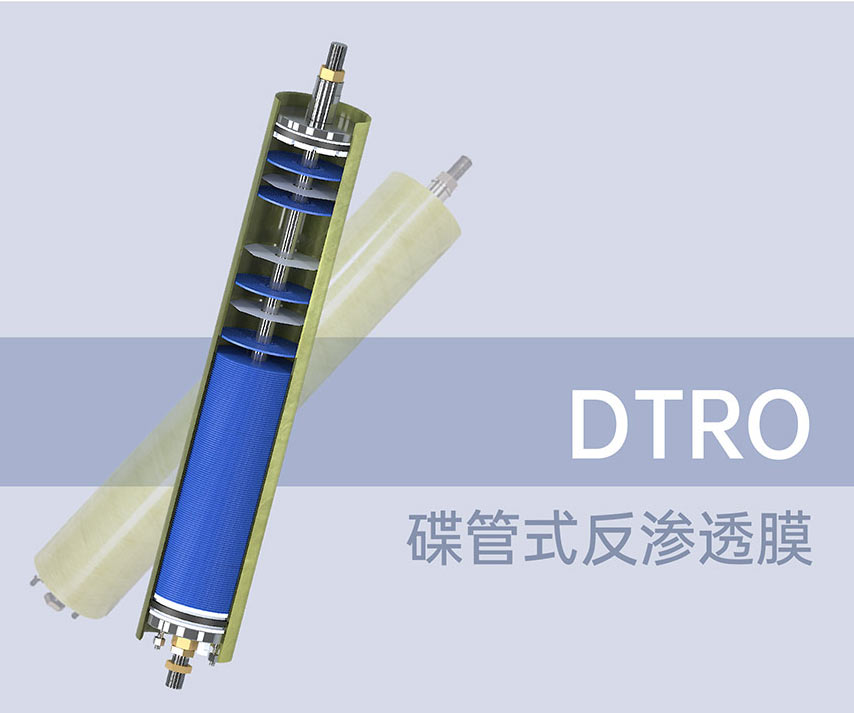

DTRO膜結構

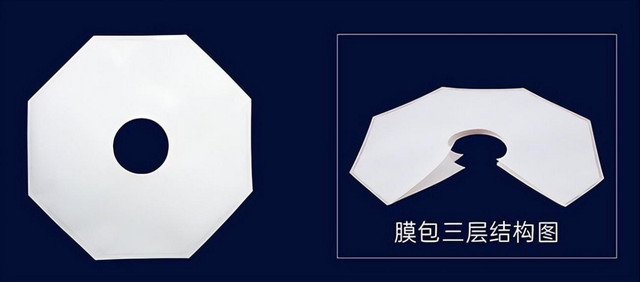

DTRO膜是一種復合膜，由三層結構組成：支撐層、致密層和接觸層（參見下圖縮放小圖）。其中，支撐層提供膜的機械穩定性，致密層控制膜的透水性，而接觸層則提供膜的抗污染性能。

DTRO膜柱是將反滲透膜片和導流盤疊放在一起，通過中心拉桿和端板進行固定，再置入耐壓膜殼中形成的。其主要零部件構成包含：承壓螺母、產水接頭、進出水接頭、上下承壓法蘭、上下過水法蘭、膜殼、中心桿、導流盤、膜包等。

一體化：將承壓法蘭跟過水法蘭合并為一體，兼顧承壓與過流的功能。

耐腐蝕：采用雙相鋼材質，在提升整體耐腐蝕性能的同時，更方便了拆裝。

承壓強 :一體式產水套作為產水通道部件及承壓部件,采用雙相鋼材質,與一體式過水法蘭配套。

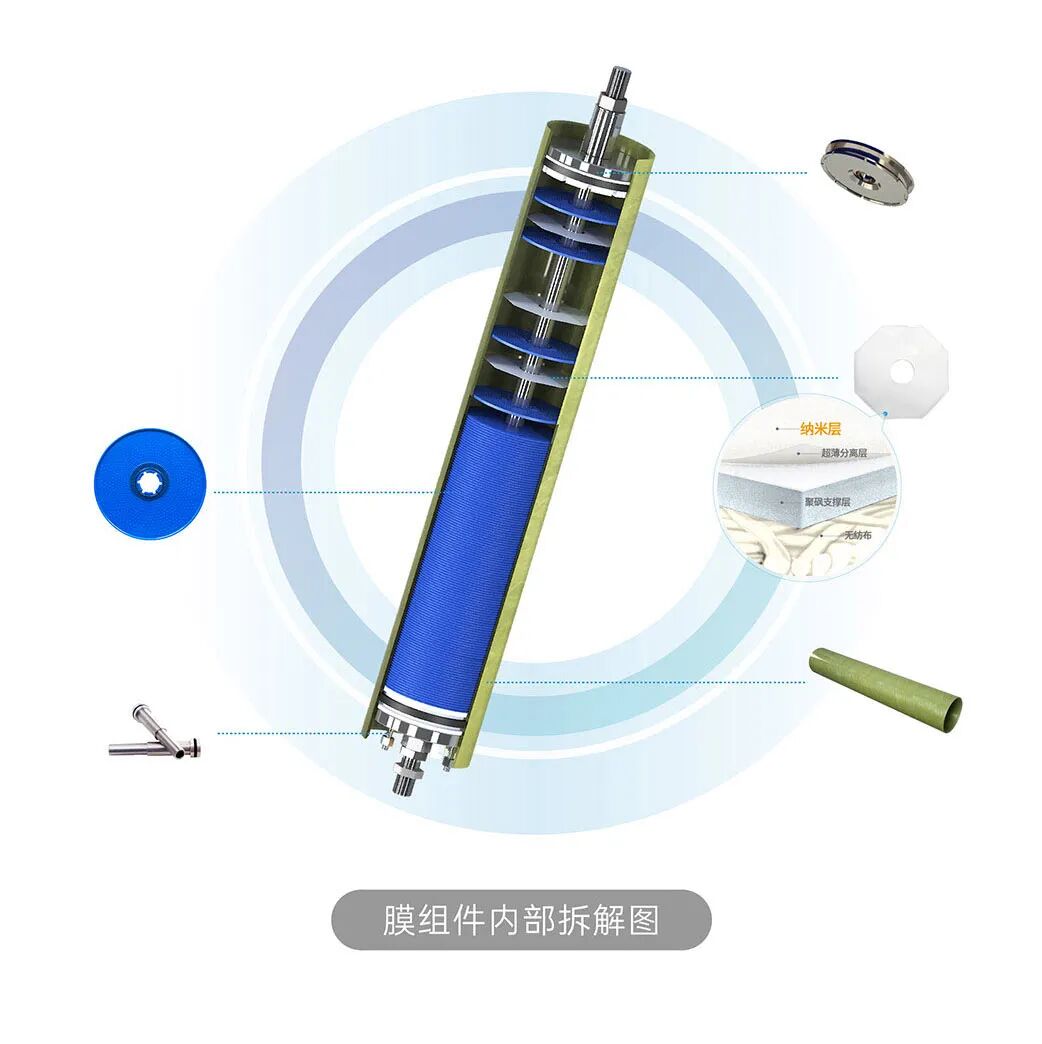

DTRO膜組件內部結構圖

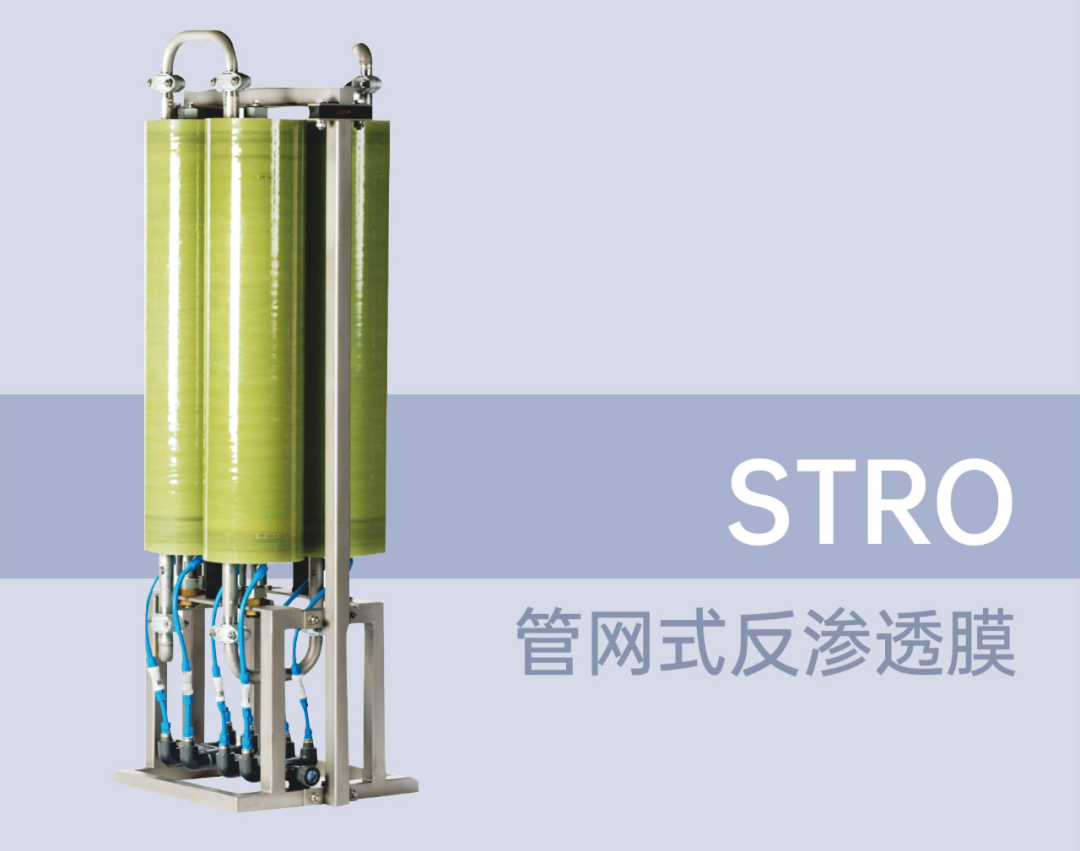

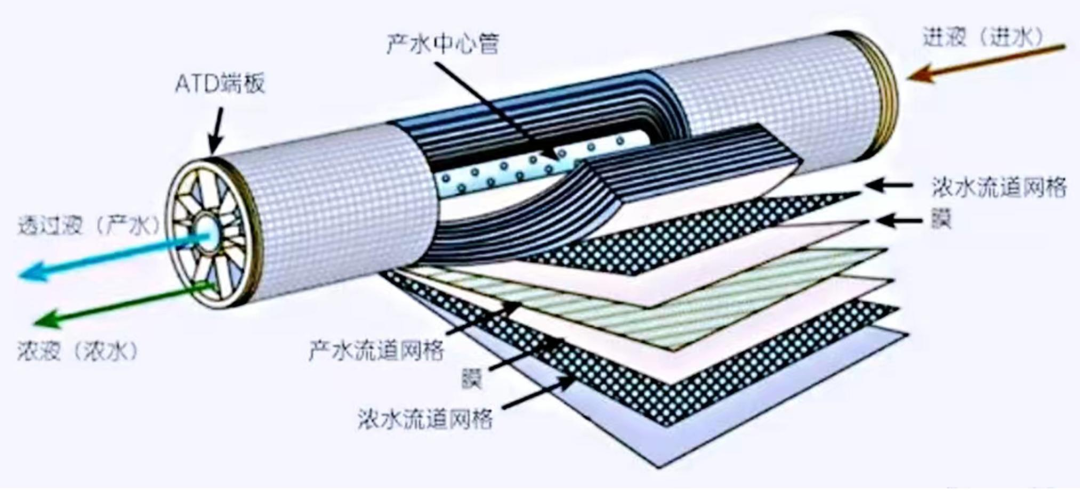

STRO膜結構

STRO膜同樣具有復合結構，是卷式RO膜的一種形式，但是設計的更為復雜。

首先STRO膜和傳統卷式RO膜對比，在給水流道和卷制方式方面存在明顯的區別如下：

①給水流道對比

傳統卷式膜的隔網很容易堵和結垢，導致進水流道收到限制，壓差增大。STRO管網式反滲透膜45°菱形雙層敞開流道結構，極大的優化了進水流道和膜的有效面積，壓力更穩定。

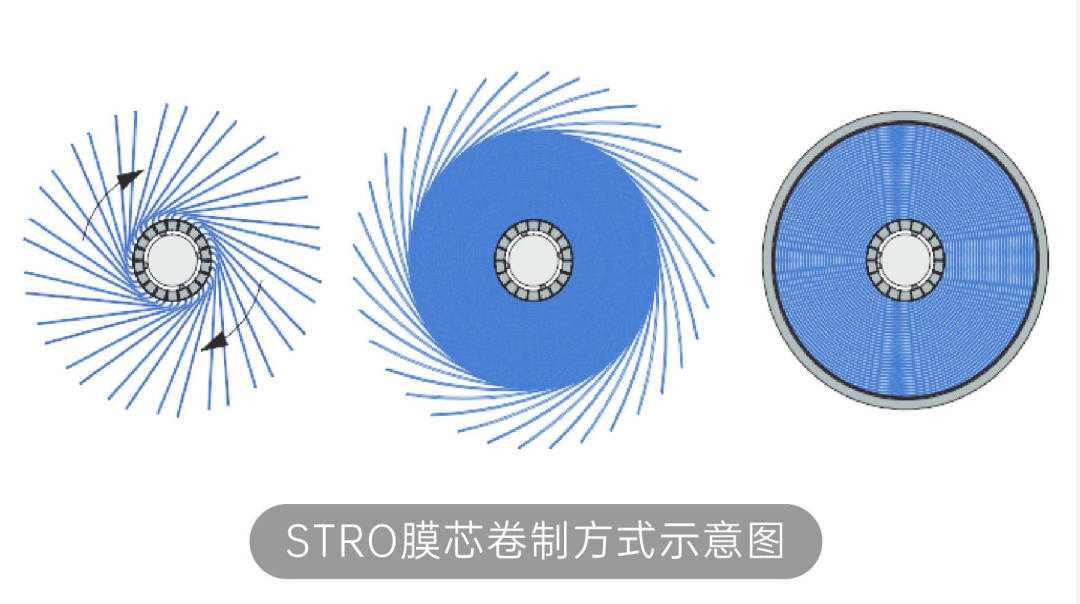

②卷制方式對比

STRO反滲透膜對葉片進行縮短，同時增加葉片數目，縮短了淡水通道長度，減少淡水通道壓力損失，膜沿程凈推動壓力趨于相同，可以盡量保持膜面不同地方水通量大小相等，從而降低濃差極化程度。　

其次STRO膜采用了高壓的端板與耐高壓的中心桿固定在玻璃鋼容器中，使STRO極高耐壓能達到120bar（不同等級STRO膜耐壓程度不同）。

二、DTRO和STRO膜工作原理對比

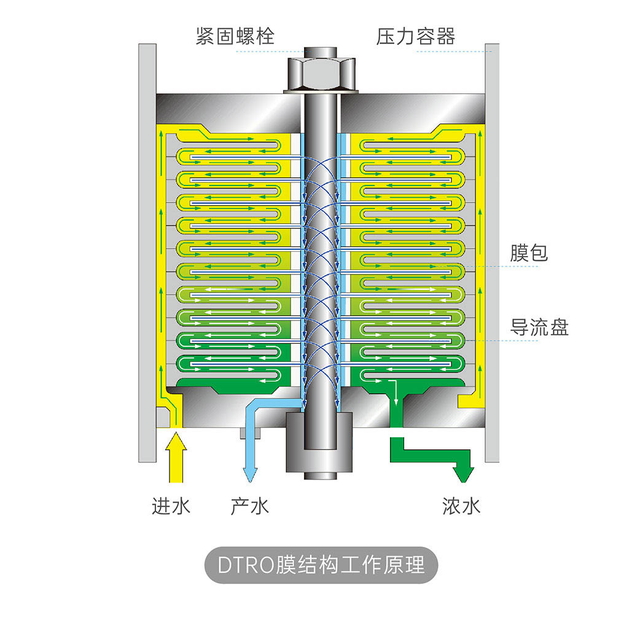

DTRO膜工作原理

DTRO碟管式反滲透膜元件組件采用反滲透原理，分離、純化和脫鹽液體中的分子。能去除各種有機或無機雜質，包括重金屬、氨、各種有機物、無機材料等有害物質。

DTRO碟管式反滲透膜元件組件主要由碟片式膜片(過濾膜片)、導流盤、O形橡膠墊圈、中心拉桿、外殼、兩端法蘭、各種密封件及連接螺栓等部件組成。把過濾膜片和導流盤疊放在一起，用中心拉桿和端部法蘭進行固定。然后置入耐壓外殼中，就形成了碟管式膜組件。膜柱中各個部件有不同的作用。

膜片由兩張同心環狀反滲透膜組成，膜中間夾著一層絲狀支架，這三層換裝材料的外環相接，內環開口，為凈水出口。

導流盤(替代了卷式膜中的網狀支撐層)將膜片夾在中間，但不與膜片直接接觸，加寬了流體通道。導流盤表面有一定方式排列的凸點，在高壓下使滲濾液形成湍流作用，增加透過速率和自行清洗功能。

O形橡膠墊圈套在中心拉桿上，置于導流盤梁側的凹槽內，起到支撐膜片、隔離污水和凈水的作用。凈水在膜片中間沿絲狀支架流道中心拉桿，通過凈水出口排出。

STRO膜工作原理

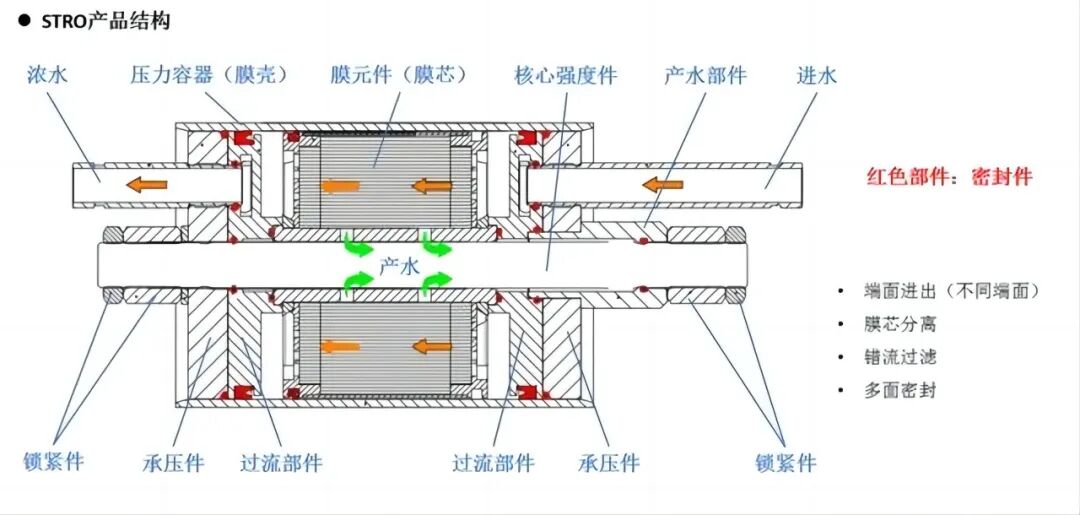

STRO組件的膜片采用工業抗污染反滲透膜，格網通道采用了區別于一般卷式膜的平行格網結構。STRO組件的格網采用梯形結構，廢水/料液在格網形成的通道內流動，如同在管式膜內流動，阻力比菱形網格小很多；同時，內部橫向的加強筋可以增加料液流動時的紊流，降低膜的濃度極化作用，使得STRO組件的耐污染能力得到提高。其基本產品結構及結構工作原理如下：

三、DTRO和STRO膜特點及應用領域

DTRO碟管式反滲透膜-特點

①耐“四高":

耐高壓：75~160bar

耐高SDI :(SDI污染指數)<15

耐高COD :1000~20000mg/L

耐高TDS :2000~80000mg/L

②強抗污：

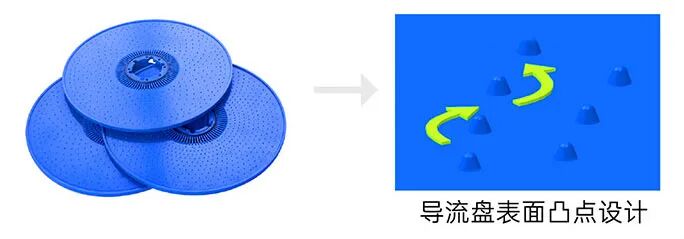

凸點式寬流道：導流盤采用獨特凸點和湍流優化設計，開放式流道增大表面流速（雷諾系數≥5000,是卷式膜的3-5倍）可避免固體物在表面滯留，具有自清潔功能。有效降低濃差極化。

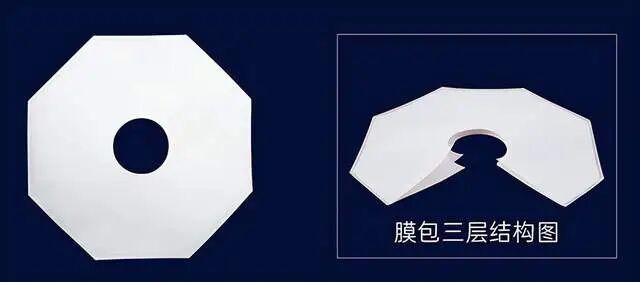

八角結構膜包:

高壓運行過程中，八角結構設計致受力點不均勻，在水流沖擊作用下會產生高頻振動，帶動水流形成'S'流向全湍流不斷沖刷，避免造成污染和結垢。

③低成本：

采用標準化、模塊化配置，輕松組裝和拆卸。

清洗便捷，性能參數恢復好。

維護簡單，可單獨更換和重復利用。

膜組件使用壽命長。

④適應性強:

高壓設備,回收率高達90%以上。

穩定產水品,單套處理量達5~100m3/h。

DTRO膜應用領域

DTRO膜是一種專門用來處理高濃度廢水的膜組件，其極早應用于垃圾滲濾液的處理。憑借本身對高濁度、高SDI值、高鹽度、高COD具有較好的處理效果，而且耐高壓、耐污染，即使在水質波動較大、成分較復雜的情況下也能有效穩定地運行的特點，DTRO的應用領域不斷擴大，下面簡單列舉一下除了垃圾滲濾液以外的常見DTRO應用領域：

①污水處理領域

以煤化工廢水、礦井廢水為的脫硫廢水，其典型的特征就是高濁度、高鹽、高硬度。DTRO碟管式反滲透膜可以將脫硫廢水TDS的質量濃度25~40g/L預濃縮到80~100g/L，同時經處理后的廢水還可實現廢水近零排放。

②給水脫鹽領域

區別于廢水處理的主要目的為濃縮回用，給水領域的脫鹽主要是應對復雜原水條件下的初步脫鹽。其常見的脫鹽領域有鹽堿地苦咸水脫鹽、商用或海水淡水等領域。

③工業領域廢水零排放

以化工園區廢水、電鍍廢水為的工業高鹽廢水，其本質跟①類似，極大的區別就是①領域的DTRO工藝往往在膜工藝的前段，而零排放膜工藝流程中DTRO主要處理的是前段膜工藝的濃水，也就是往往處于膜工藝的末段。

④其他領域

高濃度酸堿或廢液回收；生物蛋白、膠原蛋白回收；功能性糖濃縮等。

STRO管網式反滲透膜-特點

①高脫鹽率：

標準測試條件下脫鹽率達99%,且性能穩定,產品水水質更好,達到更高的用水指標。

②耐污堵:

特殊的流體水力設計,降低濃差極化,改善污堵和結垢趨勢。

③特殊流道:

采用45°菱形雙層流道設計,清洗效果更好,性能恢復更容易。

④易維護：

采用1-6支可串聯組裝的模塊化設計，清洗與維護簡便。

⑤占地小：

膜堆積密度高，設備占地更小，工程造價降低。

⑥低成本：

密封件數量少，維護更容易，使用壽命增長，很大程度上降低更換成本。

STRO膜應用領域

①污水處理領域

在污水處理方面，STRO膜能夠有效地去除污水中的有害物質和懸浮物，使水質得到改善。

②食品固液分離領域

在食品行業，STRO膜由于其抗污染性能和可清洗性，使其特別適合處理黏性大、易結垢或懸浮物含量高的液體，如牛奶、果汁等食品工業的液固分離。

③生物醫藥領域

在生物醫面，STRO膜用于分離和純化生物分子、制備藥物等。

④其他領域

除了上述領域，STRO膜在循環冷卻水、垃圾滲濾液、礦井廢水、化工廢水、煤化工廢水、焦化廢水、電鍍廢水、鋼鐵廢水等方面也有不錯的應用。

雖然DTRO和STRO結構大相徑庭，功能側重點也不同，但是基于兩者都有不錯的耐鹽耐COD特性，所以在實際應用中，我們也經常看到兩者也會互相補充，發揮各自的優勢。例如，在某些情況下，可以先使用DTRO膜進行初步的液體凈化，然后使用STRO膜進行精細的液體分離。這樣既能充分利用DTRO膜的高通量性能，又能利用STRO膜的抗污染性能，達到更好的分離效果。

四、DTRO和STRO膜進水水質要求對比

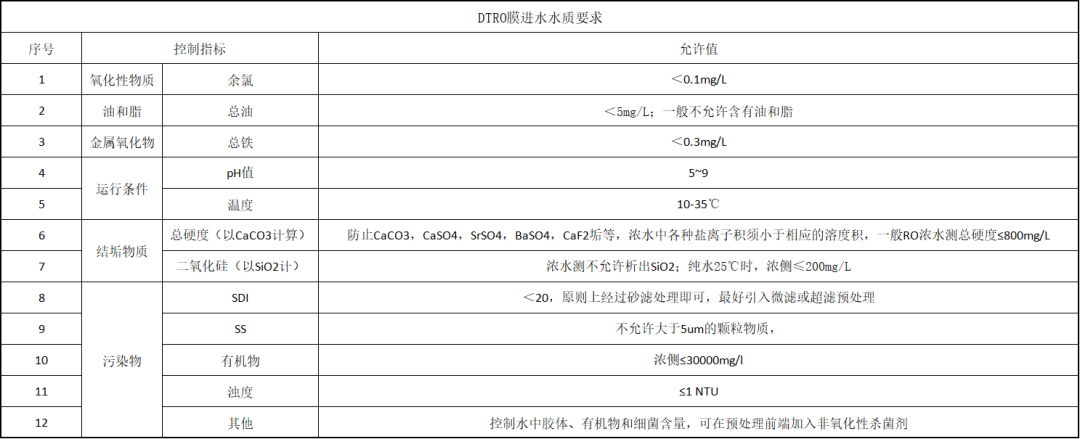

DTRO膜的進水水質要求

DTRO膜作為高分子有機材質膜片，為保證膜運行的穩定、高效，對進水水質有一定的要求，具體見下表：

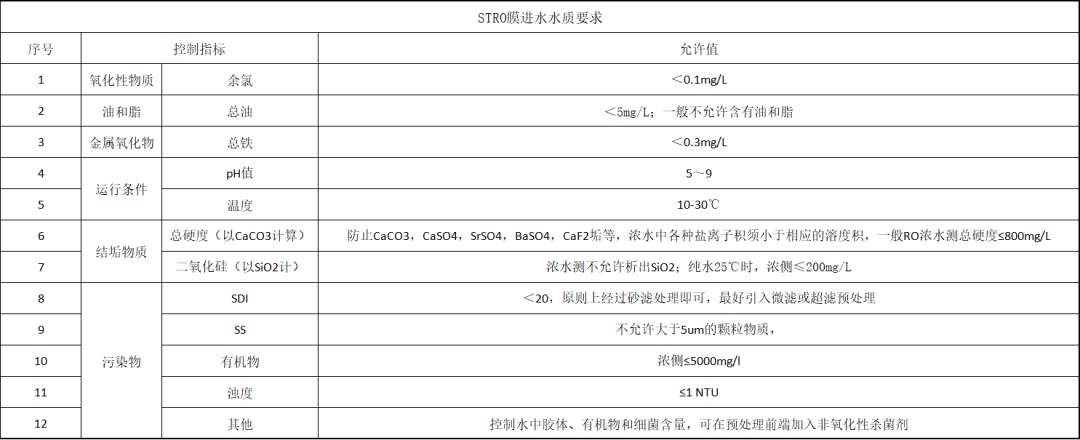

STRO膜的進水水質要求

STRO膜作為高分子有機材質膜片，為保證膜運行的穩定、高效，對進水水質有一定的要求，具體見下表：

某品牌廠商DTRO和STRO膜元件參數表

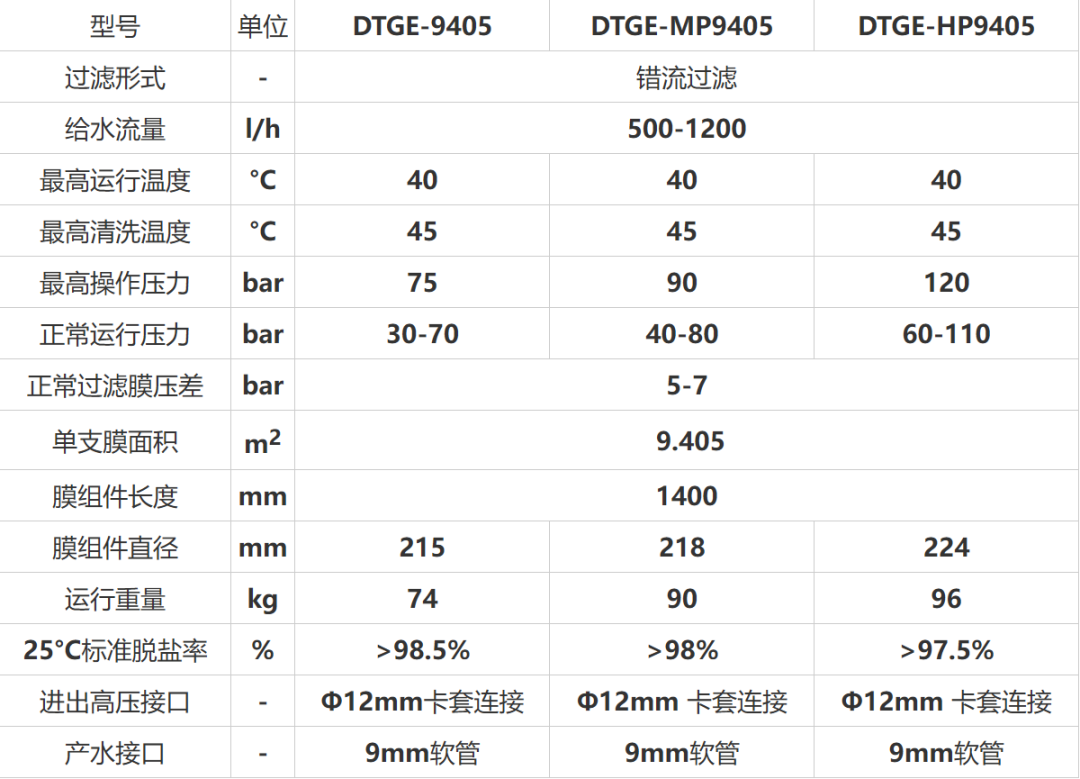

DTRO膜元件參數表

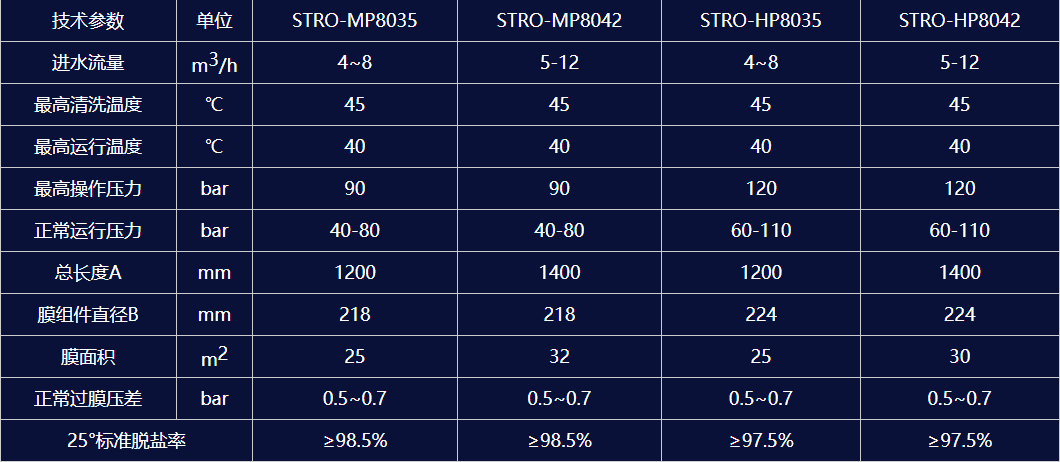

STRO膜元件參數表

五、DTRO和STRO膜工藝流程參考

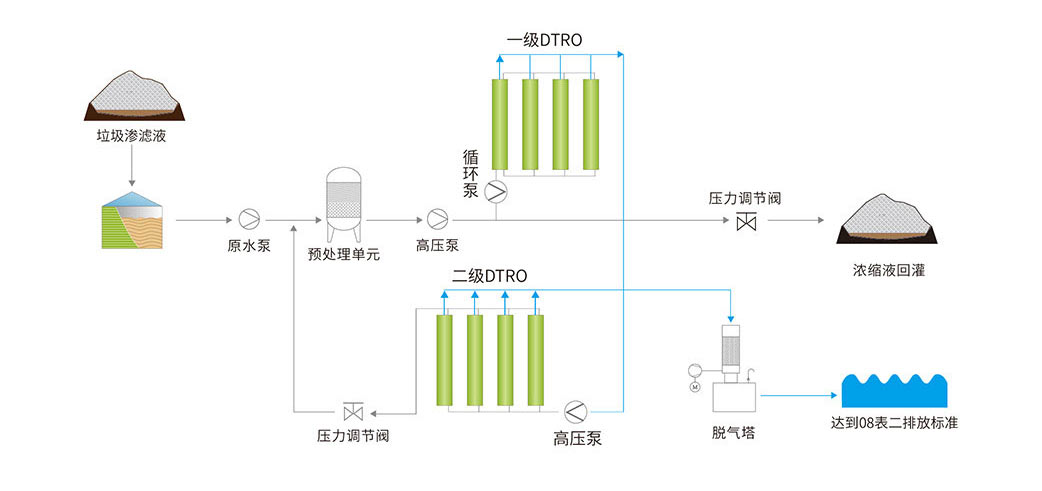

①垃圾滲濾液二級DTRO工藝流程

滲濾液二級DTRO工藝是目前業內多數填埋場和焚燒廠優先選擇的處理工藝。具有穩定的產水品質,可實現滲濾液70%以上的回收率,具體如下:

②垃圾滲濾液3.0工藝包

垃圾滲濾液焚燒廠3.0工藝包可實現85%以上的回收率,具體如下:

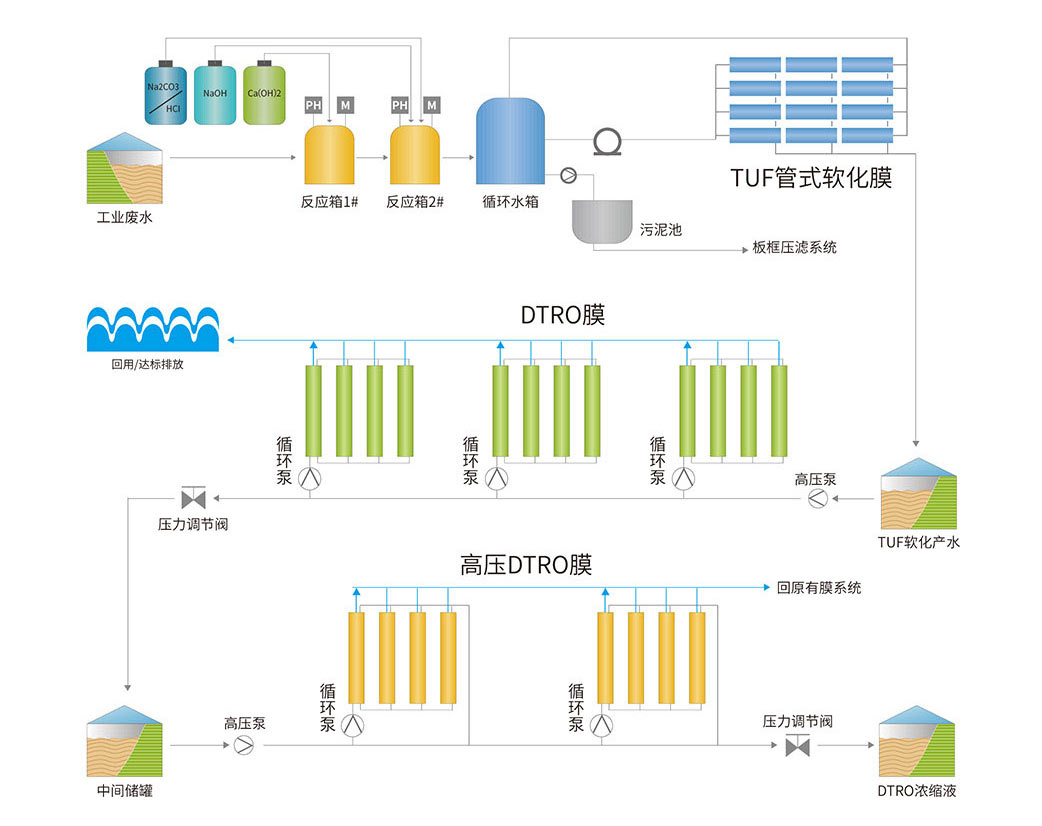

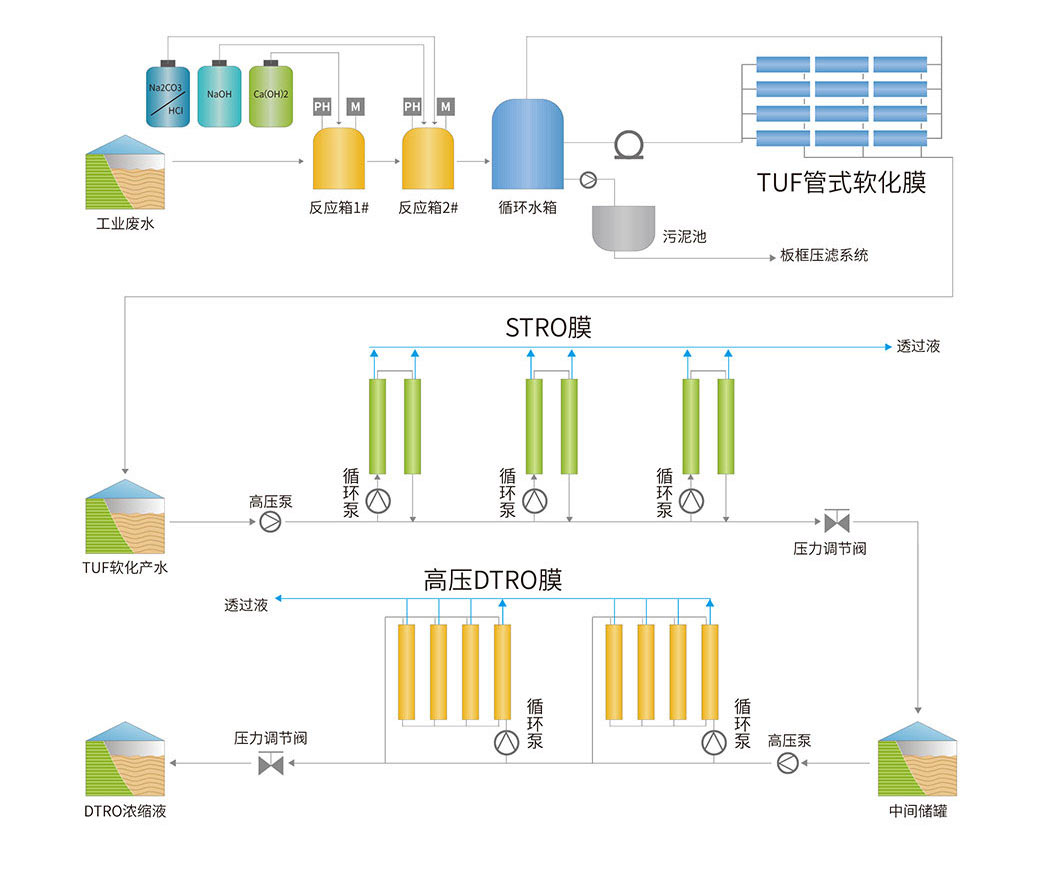

③工業廢水零排放4.0工藝包

工業廢水零排放4.0工藝包可實現90%以上的回收率,具體如下:
